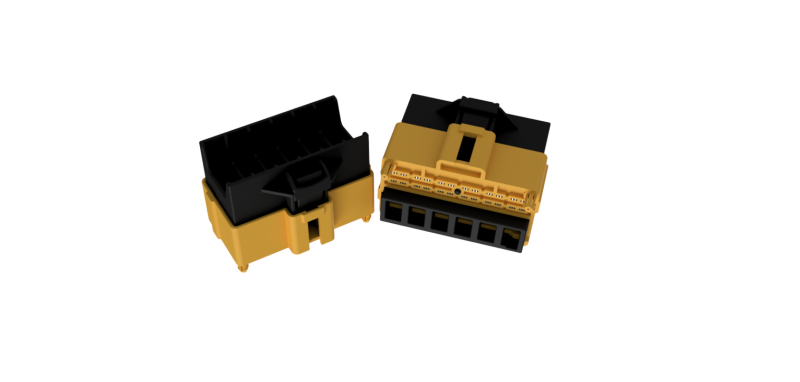

Stecken Sie mit BORDER-KON über Ihren Leiterplattenrand hinaus!

Erweitern Sie Ihre Zentralelektrik oder Energieverteilung, in dem Sie ganz einfach von Hand und ohne Werkzeuge, zusätzliche Sicherungssteckplätze positionieren. BORDER-KON ist ein Steckverbindersystem welches einen Steckverbinder und einen Sicherungssockel in einer Komponente vereint. Die Kontaktierung der Sicherung erfolgt einseitig über einen Standard Crimpkontakt aus der Serie „AMP MCP Connector System 6.3/4.8K“ von 0,5 -6,0 mm². Der Zweite Kontakt der Sicherung wird mit zwei Flachsteckfedern kontaktiert. Jede Flachsteckfeder besitzt zwei Direktsteckzonen zum Verbinden mit der Leiterplatte. Die Direktsteckzonen ermöglichen ein mehrmaliges Ein- und Ausstecken des BORDER-KON Steckverbinder. Das sichere Verriegeln mit der Leiterplatte wird durch das Zusammenspiel des Isolierkörpers mit dem Kontaktschutz sichergestellt. Dabei hält der Kontaktschutz zusätzlich eine Vorspannung der Kontakte bereit um die Steckkräfte beim Einstecken in die Leiterplatte zu reduzieren.

Das erwartet Sie beim Einsatz von BORDER-KON…

  • Reduzierung von Steckverbindern auf Leiterplatte (Abgangsstecker entfallen)
  • Keine überflüssigen Sicherungssockel auf Leiterplatte
  • Reduzierung von Leiterplattenabmessung durch die Nutzung des Leiterplattenrandes
  • Reduzierung von Lagen in Leiterplatte (kein aufwändiges Routen der Leiterbahnen von Sicherung zu Steckverbinder)
  • Einfache Montage, ohne Hilfswerkzeuge von Hand steckbar.

…das bedeutet,

  • Reduzierung Bauraum bis zu 40%
  • Reduzierung Gewicht bis zu 30%
  • Reduzierung Kosten bis zu 30%

Produkteigenschaften

Elektrische Eigenschaften
Isolationswiderstand RISO 1000 MΩ
Stromtragfähigkeit IR 35 A (ATO) / 25 A (Mini) bei 85°C
Spannungsfestigkeit 32 V(DC)
Übergangswiderstand < 0,5 mΩ
Mechanische Eigenschaften
Raster 7,0 mm (ATO) / 5,7 mm (Mini)
Steckzyklen min. 5 (abhängig von Kontaktoberfläche)
Drahtquerschnitt 0,5 - 6,0 mm²
Steckkräfte ≤ 80 N (nach 5. Steckung)
Abzugskraft ≥ 30 N (nach 5. Steckung)
Ausreißkraft > 120 N
Material Eigenschaften
Material Isolierkörper PK
Brennbarkeitsklasse UL94 V-0
Farbe Isolierkörper Schwarz
Farbe Verriegelung Rot
Kontaktmaterial CuNiSi
Kontaktoberfläche Sn
Oberfläche Kontaktierungsbereich Sn
Betriebstemperatur -40 bis +85°C
Verpackungseigenschaften
Verpackung Beutel

Artikeldaten: Isolierkörper

ArtNr. Datenblatt Downloads Polzahl Raster
(mm)
L
(mm)
B
(mm)
H
(mm)
H über LP
(mm)
31.01.06.12.001PDF2 Dateien 67,0 47,2 24,3 34,7 27,9
31.02.06.12.001PDF2 Dateien 65,7 39,7 21,9 29,1 24,3
