MIC-KON

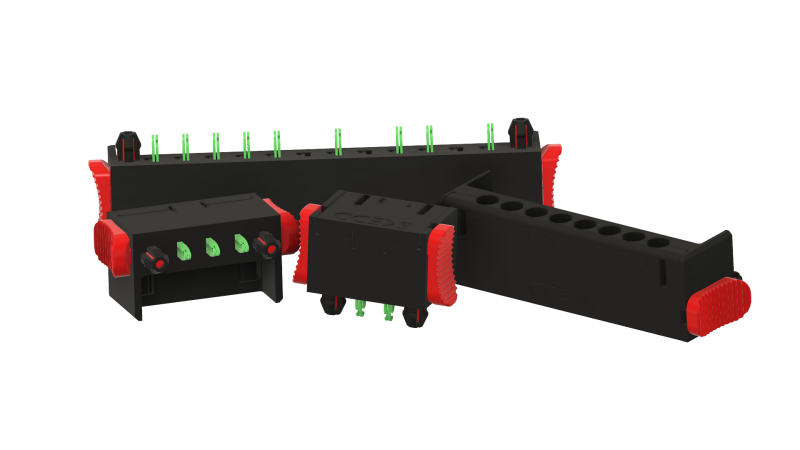

Leiterplattensteckverbinder in Direktstecktechnik
  • Leiterplattensteckverbinder in Direktstecktechnik
  • Leiterplattensteckverbinder in Direktstecktechnik
  • Leiterplattensteckverbinder in Direktstecktechnik
  • Leiterplattensteckverbinder in Direktstecktechnik

Produktdetails

Mit der MIC-KON Steckverbinder- Serie bieten wir eine einfache und zuverlässige Alternative zu Steckverbindern in Löt- oder Einpresstechnik.

MIC-KON Steckverbinder kontaktieren die Leiterplatte direkt, ohne einen Haltesockel auf der Gegenseite, und lassen sich von Hand stecken und wieder lösen. Dabei übernimmt die Leiterplatte mit ihren Bohrungen die Funktion einer Stecker Buchse, in diese ein federnder Kontakt zur elektrischen Kontaktierung eingesteckt wird.

Mit einem Rastermaß von 4,0 mm und einer maximalen Stromtragfähigkeit von 10 A bei 85°C eignet sich das Steckverbindersystem zum übertragen von Last- und Signalströmen.

Produkteigenschaften

Elektrische Eigenschaften
Isolationswiderstand RISO 1000 MΩ
Stromtragfähigkeit IR 10 A bei 85°C
Spannungsfestigkeit 100 V(AC)
Übergangswiderstand < 0,5 mΩ
Mechanische Eigenschaften
Raster 4,0 mm
Steckzyklen min. 5 (abhängig von Kontaktoberfläche)
Drahtquerschnitt 0,5 - 1,0 mm²
Steckkräfte ≤ 80 N (nach 5. Steckung)
Abzugskraft ≥ 30 N (nach 5. Steckung)
Ausreißkraft > 120 N
Material Eigenschaften
Material Isolierkörper PK
Brennbarkeitsklasse UL94 V-0
Farbe Isolierkörper Schwarz
Farbe Verriegelung Rot
Kontaktmaterial CuNiSi
Kontaktoberfläche Sn
Oberfläche Kontaktierungsbereich selektiv Ag
Betriebstemperatur -40 bis +85°C
Verpackungseigenschaften
Verpackung Beutel

Artikeldaten: Isolierkörper

ArtNr. Datenblatt Downloads Polzahl Raster
(mm)
L
(mm)
B
(mm)
H
(mm)
H über LP
(mm)
21.02.212.113.1PDF2 Dateien 24,0 23,7 12,7 15,0 11,0
21.02.212.113.2PDF2 Dateien 2
mit Kontaktschutz
4,0 23,7 12,7 15,0 11,0
21.03.212.113.1PDF2 Dateien 34,0 27,7 12,7 15,0 11,0
21.03.212.113.2PDF2 Dateien 3
mit Kontaktschutz
4,0 27,7 12,7 15,0 11,0
21.04.212.113.1PDF2 Dateien 44,0 31,7 12,7 15,0 11,0
21.04.212.113.2PDF2 Dateien 4
mit Kontaktschutz
4,0 31,7 12,7 15,0 11,0
21.05.212.113.1PDF2 Dateien 54,0 35,7 12,7 15,0 11,0
21.05.212.113.2PDF2 Dateien 5
mit Kontaktschutz
4,0 35,7 12,7 15,0 11,0
21.06.212.113.1PDF2 Dateien 64,0 39,7 12,7 15,0 11,0
21.06.212.113.2PDF2 Dateien 6
mit Kontaktschutz
4,0 39,7 12,7 15,0 11,0
21.08.212.113.1PDF2 Dateien 84,0 47,7 12,7 15,0 11,0
21.08.212.113.2PDF2 Dateien 8
mit Kontaktschutz
4,0 47,7 12,7 15,0 11,0
21.10.212.113.1PDF2 Dateien 104,0 55,7 12,7 15,0 11,0
21.10.212.113.2PDF2 Dateien 10
mit Kontaktschutz
4,0 55,7 12,7 15,0 11,0
21.12.212.113.1PDF2 Dateien 124,0 63,7 12,7 15,0 11,0
21.12.212.113.2PDF2 Dateien 12
mit Kontaktschutz
4,0 63,7 12,7 15,0 11,0

Artikeldaten: Crimp- Kontakte

ArtNr. Datenblatt Leitungsquerschnitt
(mm²)
IR
(A bei 85°C)
Kontaktoberfläche
11.10.180.03505.12PDF0,35 bis 0,5 4,5 A (0,35 mm²)
6,5 A (0,5 mm²)
Ag
11.10.180.05100.12PDF0,5 bis 1,0 6,5 A (0,5 mm²)
10 A (1,0 mm²)
Ag
