Den größten Markt für Leistungselektronik bilden Industrie-Antriebe und regenerative Energiesysteme. Dabei kommen IGBT Module seit Jahren in Wechselrichter, Motoren, Pumpen, Kompressoren und die Automatisierungs- und Fördertechnik zur Anwendung. Diese Module ermöglichen eine direkte Anbindung der Ansteuerelektronik über integrierte Gewindebuchsen.
Jedoch ergeben Sich bei einer solchen Schraubverbindung verschiedene Anforderungen an den Fertigungsprozess sowie an das Layout der Ansteuerelektronik. Neben dem Flächenbedarf der im Layout vorzusehen ist, muss im Fertigungsprozess, durch geeignete Maßnahmen, die Qualität der Schraubverbindung sichergestellt werden. Auch ist bei einer solchen Anwendung eine beidseitige Bestückung der Ansteuerelektronik oft nicht möglich. Dies hat einen großen Einfluss auf die Leiterplattenabmessung. Dieses Problem wird oft umgangen, indem Abstandsbolzen zur Anwendung kommen, mit dem Nachteil: noch mehr Schraubverbindungen.
Aus diesem Grund haben wir ein Verbindungselement für IGBT-Module entwickelt, dass am ersten Ende eine flexible Einpresszone zur Kontaktierung einer Gewindebuchse besitzt. Das zweite Ende ist als Direktsteckzone zur Kontaktierung der Ansteuerelektronik ausgebildet.
Zahlreiche Vorteile erleichtern Ihre Arbeit…
- Kostenersparnis in Material und Prozess
- Reduktion von Bauraum und Gewicht
- Montageaufwand für Abstandsbolzen entfällt
- Keine zusätzlichen technischen Anforderungen an die Leiterplatte
- Neue Design- Möglichkeiten
|

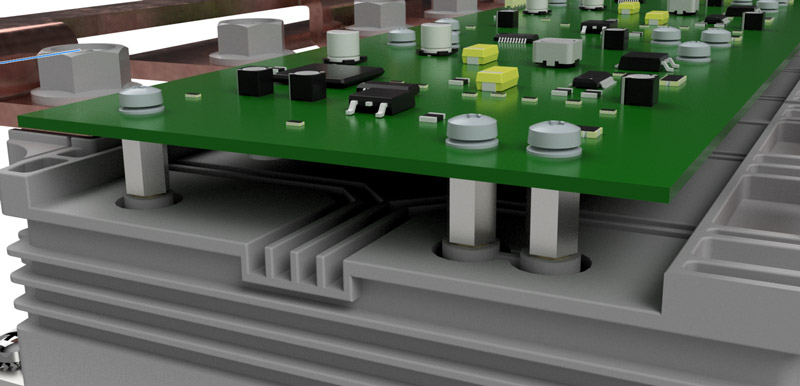

IGBT Kontaktierung vorher |

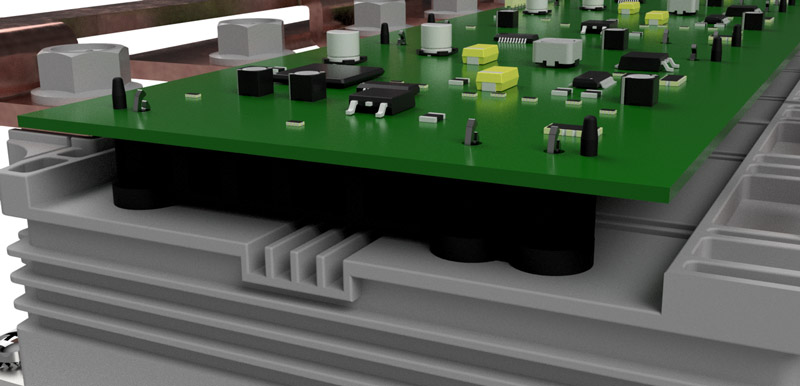

IGBT Kontaktierung nachher |
