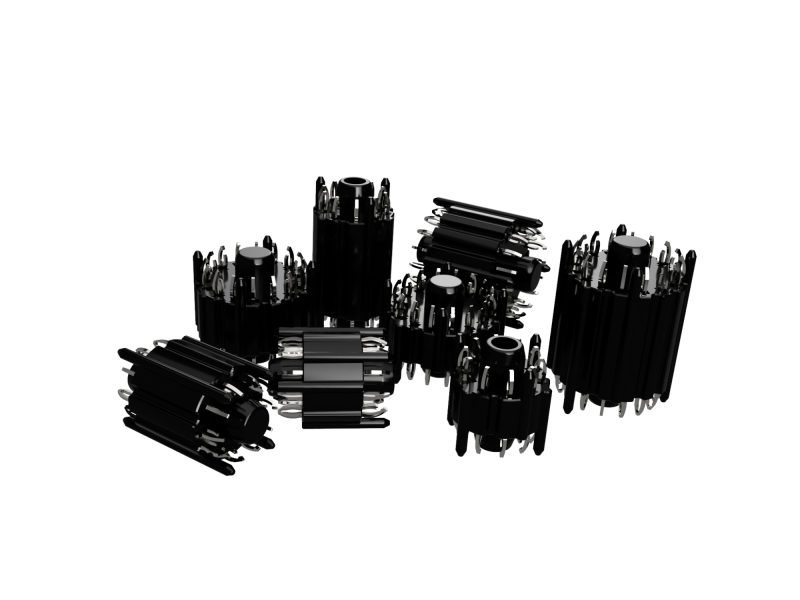

Die B2B-POWER-KON- Serie ist ein Steckverbindungssystem für hohe Ströme und bietet eine einfache und zuverlässige Alternative zu Board-to-Board Verbindern in Löt- oder Einpresstechnik.

B2B-POWER-KON Steckverbinder kontaktieren die Leiterplatten direkt ohne Gegenstecker. Die erste Seite des Steckverbinders ist als flexible Einpresszone ausgebildet, zur dauerhaften Befestigung auf der Leiterplatte. Die gegenüberliegende Seite ist als Direktsteckzone in der bewährten SKEDD- Technologie ausgebildet. Dabei übernimmt die zweite Leiterplatte mit ihren Bohrungen die Funktion einer Stecker Buchse, in diese ein federnder Kontakt zur elektrischen Kontaktierung eingesteckt wird.

Eine spezielle Kontaktlegierung ermöglicht den Einsatz für hohe Ströme bei einer optimalen Stromtragfähigkeit von bis zu 200 A.

Produkteigenschaften

Elektrische Eigenschaften
Isolationswiderstand RISO 1000 MΩ
Stromtragfähigkeit IR 200 A bei 20°C / 175 A bei 85°C
Spannungsfestigkeit 400 V(AC)
Übergangswiderstand < 5 mΩ
Mechanische Eigenschaften
Raster -/- mm
Steckzyklen min. 5 (abhängig von Kontaktoberfläche)
Steckkräfte ≤ 80 N (nach 5. Steckung)
Abzugskraft ≥ 30 N (nach 5. Steckung)
Material Eigenschaften
Material Isolierkörper LCP
Brennbarkeitsklasse UL94 V-0
Farbe Isolierkörper Schwarz
Kontaktmaterial CuNi3Si1Mg
Kontaktoberfläche Sn (galv. verzinnt)
Oberfläche Kontaktierungsbereich Sn (galv. verzinnt)
Betriebstemperatur -40 bis +85°C
Verpackungseigenschaften
Verpackung Beutel

Artikeldaten: Isolierkörper

ArtNr. Datenblatt Downloads Polzahl Raster
(mm)
L
(mm)
B
(mm)
H
(mm)
H über LP
(mm)
45.010.111.05.01PDF 10-/- Ø 11,0 13 5
45.010.111.07.01PDF 10-/- Ø 11,0 15,0 7,0
45.010.111.07.01PDF 10-/- Ø 11,0 18,0 10,0
45.010.111.14.01PDF 10-/- Ø 11,0 22,0 14,0
45.016.111.05.01PDF 16-/- Ø 14,85 13,0 5,0
45.016.111.07.01PDF 16-/- Ø 14,85 15,0 7,0
45.016.111.10.01PDF 16-/- Ø 14,85 18,0 10,0
45.016.111.14.01PDF 16-/- Ø 14,85 22,0 14,0
